• Conectores Ópticos SC. |

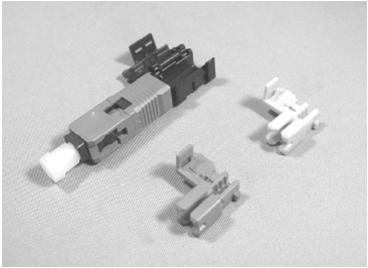

Nuevos Conectores FA para fibras de 250/500 μm de diámetro |
 |
 |
| |
|

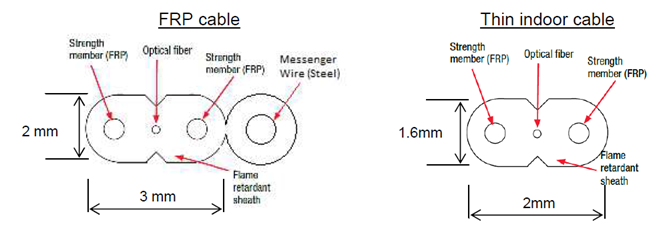

Aplicable a: |
|
 |

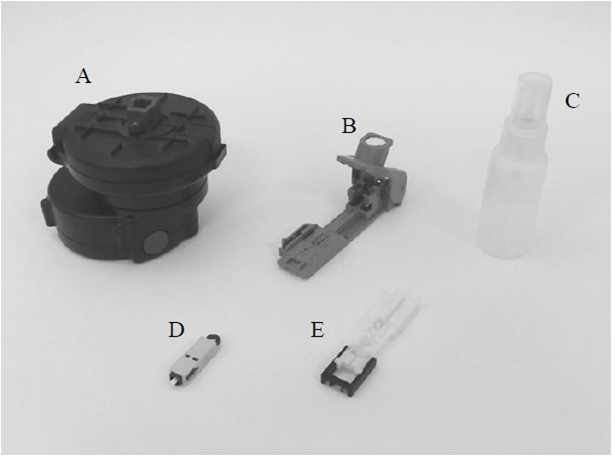

Herramientas para el nuevo conector:
A. Nano-finisher para conectores SC/APC y SC/UPC
B. Herramienta de montaje
C. Botella de agua pulverizada (para la utilización de la herramienta nano-finisher)
D.Tapón de retroceso
E.Adaptador para el cable
F.Discos de pulido
|
| |
|
Características |
Beneficios
|
No empalme, gel o adhesivo. |
Elimina la interfaz de empalme / punto potencial de pérdida óptica
|
Herramientas de montaje simples.
|
Instalación rápida y fácil sin necesidad de energía eléctrica
|
Diseño térmicamente equilibrado. |
Excelente rendimiento óptico de -40 ºF a 167 ºF
|
Disco de pulido para cada conector. |
Disponible siempre un nuevo disco de pulido
|
De una sola pieza, diseño pre-ensamblado
|
Sin piezas pequeñas sueltas
|
Instalación en campo
|
Siempre la longitud correcta del cable y sin cable sobrante para almacenar
|
Pulido angular SC/APC que proporciona baja reflexión
|
<-60dB para temperaturas exteriores |
|
| |
|
Características |
Beneficios
|
Diámetro de fibra. |
125 μm. |
Pérdida de inserción. |
0,2 dB típico.
|
Reflexión (APC). |
-60 DB max típico.
|
Durabilidad de la conexión, después de 500 conexiones. |
< 0,2 dB cambio. |
Temperatura de funcionamiento
|
-40 ºC a 75 ºC (-40 ºF a 167 ºF)
|
La tensión del cable (en servicio) |
< 0,5 dB de aumento en 6.9N (1,54 lbf)
|
90 ° lado tirar |
< 0,5 dB de aumento en 6.9N (1,54 lbf) |
Dimensiones. |
8,1 x 9,0 x 45 mm (0,3 "x 0,3" x 1,8 ")
|
|
| |
|
|
| |
|

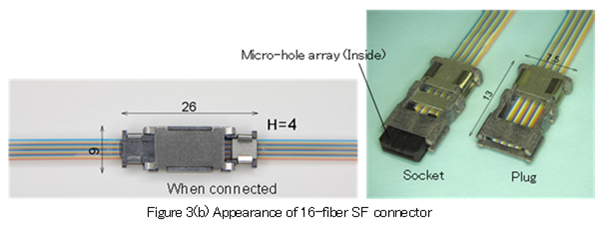

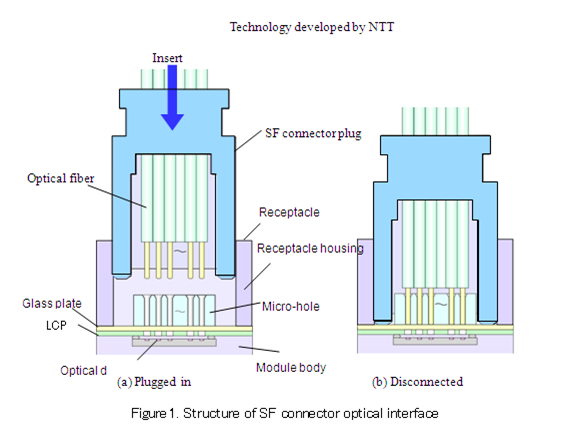

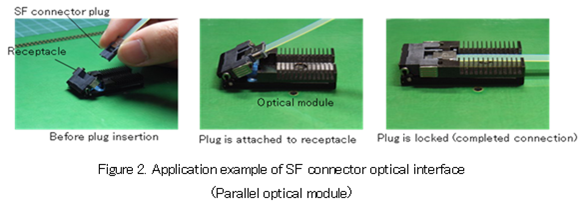

• Conectores Ópticos SF. |
|
• Reducir el tamaño y el costo de los sistemas de comunicación óptica para redes de alta capacidad y sistemas de procesado de datos a gran escala.
• Conector compacto multi-fibra óptica que permite alta densidad de conexión de fibra óptica como un componente importante para el cableado de fibra óptica.
• Alta fiabilidad, utilizando una conexión PC .
• Facilidad de conexión y desconexión .
• Tamaño pequeño y delgado.
|
 |
 |
 |
| |
|
|
|
|

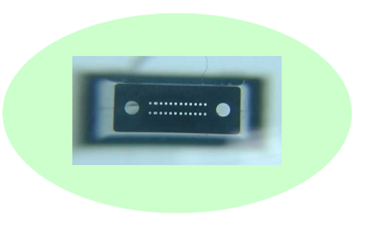

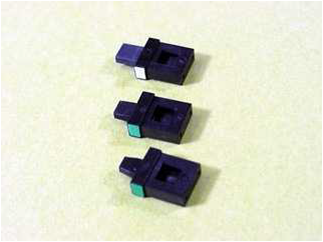

• Conectores Ópticos MT. |
|
| |
|
• Conexión de alta densidad para cable de fibra múltiple
• Excentricidad menor de 0,5 micras para los agujeros de fibra con emplazamientos de 250 micras (requisito <1.0 micras)
• Disponible para distintas solicitudes como número de fibras, formas finales y materiales plásticos
(2miniMT, 4MT, 8MT, 12MT, 16MT) |
 |
 |
| |
|
| |
|
| |
|
| |
|
|
|
